Опис продукції

Компактний пластинчастий теплообмінникце власно-розроблений високо-енергозберігаючий-пристрій для передачі тепла, виготовлений нашою компанією, зібраний шляхом укладання гофрованих пластин з нержавіючої сталі. Гарячі та холодні рідини по черзі течуть з двох сторін пластин, щоб завершити високо-теплообмін. Пристрій має невеликий загальний розмір із великою ефективною площею теплообміну, займаючи набагато менше площі, ніж звичайні кожухотрубні-і-теплообмінники, що робить його особливо придатним для робочого середовища-з обмеженим простором. Конструкція знімної пластини забезпечує швидке та зручне очищення та обслуговування, а користувачі можуть гнучко регулювати потужність теплопередачі, додаючи або видаляючи пластини відповідно до різних вимог процесу. Широко застосовуваний у системах HVAC, промисловому охолодженні, харчовій промисловості, хімічній та фармацевтичній промисловості, він служить ідеальним компактним рішенням для теплопередачі для сучасних систем теплообміну рідини.

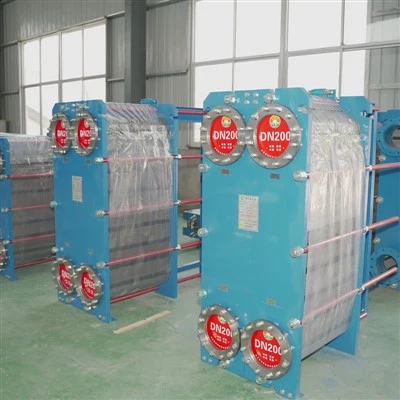

Зображення продукту

Структура продукту

Основні гофровані теплообмінні пластини

Основними компонентами теплопередачі є прецизійні-штамповані тонкі пластини «ялинка», які забезпечують площу поверхні теплопередачі та водночас викликають турбулентність рідини.

Система ущільнювальних прокладок

Навколо кожної пластини встановлено стійкі до температури й корозії гумові прокладки, які забезпечують циркуляцію рідин у незалежних каналах без-перехресного витоку.

Прес-пластини та опорна рама

Фіксовані та рухомі прес-пластини затискають пакет пластин для досягнення надійної герметизації. Зовнішня рама несе загальне конструктивне навантаження та резервує порти для підключення трубопроводу.

Кутові проточні отвори та з'єднання труб

Кожна пластина оснащена чотирма кутовими портами потоку. Гарячі та холодні рідини надходять через відповідні трубні з’єднання та протікають через чергуються канали між пластинами для завершення теплообміну.

Напрямні планки та підвісна збірка

Верхня підвісна направляюча планка встановлена у верхній частині блоку в поєднанні з нижньою направляючою планкою знизу, щоб забезпечити центрування та міцне закріплення всього блоку пластин.

Переваги продукту

1. Надзвичайна ефективність теплопередачі

Гофровані пластини створюють сильну турбулентність рідини для досягнення високого коефіцієнта теплопередачі, забезпечуючи відмінну продуктивність теплообміну в компактному об’ємі.

2. Компактна та легка конструкція

Відповідно до тих самих вимог до теплопередачі, його розмір набагато менший, ніж кожухотрубні-і-теплообмінники, що вимагає мінімальної площі та підтримує гнучкі схеми встановлення.

3. Легке розбирання та очищення

Конструкція знімної пластини дозволяє розбирати без зварювання для простого чищення, заощаджуючи час і працю для щоденного обслуговування.

4. Гнучке регулювання ємності

Площу теплопередачі можна легко змінити, додаючи або видаляючи пластини, щоб адаптуватись до змінних вимог теплового навантаження в різних робочих умовах.

5. Значне енергозбереження

Високо-ефективна теплопередача усуває марну втрату енергії та зменшує енергоспоживання системи, допомагаючи клієнтам заощадити значні експлуатаційні витрати в довгостроковій перспективі.

Технологія виготовлення

Прецизійне штампування

Пластини штампуються за допомогою високо-точних форм для узгодженої геометрії гофрування, що забезпечує рівномірну теплопередачу кожної окремої пластини.

Технологія склеювання прокладок

Спеціальний професійний клей міцно прикріплює ущільнювальні прокладки до пластин із точним розташуванням, протистоїть від’єднанню та старінню під час тривалого -користування.

Процес вакуумної пайки

Технологія вакуумної пайки використовується для з’єднання пластин, утворюючи тверді, герметичні -зварні шви, які підвищують загальну міцність конструкції та запобігають просочуванню рідини.

Модульна збірка

Весь пристрій відповідає модульній концепції дизайну. Пакет пластин можна швидко зібрати та розібрати, що полегшує транспортування, установку та подальшу заміну компонентів та обслуговування.

FAQ

Питання: Чи споживає компактний пластинчастий теплообмінник велику кількість електроенергії під час щоденної роботи?

A: Його оптимізована структура теплопередачі підвищує ефективність теплообміну рідини та повністю використовує теплову енергію без додаткового споживання енергії. Він підтримує низьке споживання енергії під час безперервної роботи та створює значну економію довгострокових-експлуатаційних витрат.

З: Чи накопичується велика кількість накипу всередині після тривалого -користування? Очищення складне?

A: Гладкі поверхні теплообмінних пластин забезпечують безперешкодний потік рідини та зменшують адгезію домішок і вапняного нальоту. Пристрій можна легко розібрати, а простого промивання достатньо для планового чищення без складних операцій, що полегшує щоденне обслуговування.

З: Чи швидко пошкодиться компактний пластинчастий теплообмінник у вологому середовищі з корозійною парою?

A: Матеріал пластини забезпечує чудову стійкість до корозії, підтримуючи стабільну роботу у вологих, соляних і помірно корозійних атмосферах. Він ефективно запобігає іржавінню та середній-індукованій перфорації для надзвичайної довговічності.

З: Чи вплинуть різкі сезонні коливання температури на продуктивність обладнання?

Відповідь: матеріал сумісний з гарячим і холодним середовищем, що чергуються. Він зберігає стабільну продуктивність за значних коливань температури без зниження ефективності теплопередачі, забезпечуючи стабільну роботу протягом усього року.
